YLLI yleisliitäntäyksikkö
YLLI mahdollistaa mm. useiden eri tietoliikenneverkkojen ja muiden järjestelmien yhdistämisen keskenään. Tuotetta voidaan käyttää monipuolisesti etenkin hälytysten vastaanotto- ja välityssovelluksiin suljetuissa radioverkoissa, IP-verkoissa sekä yleisissä matkaviestinverkoissa. YLLI on suunniteltu täyttämään etenkin viranomaisten Virve-verkon erityistarpeet.
- Ethernet IP-liitäntä (VoIP-puheensiirto, etäohjaukset, etäkonfigurointi, firmwaren etäpäivitys, valvontatietojen välitys)
- RS-232 DCE (huolto-/konfigurointiliitäntä, lokitulostus esim. kirjoittimelle)
- RS-232 DTE (TETRA-radion dataliitäntä)
- RS-232- tai logiikkatasoinen lisäsarjaliitäntä (sovelluskohteina esimerkiksi: tekstiviestin näyttötaulu, sääasema, paloilmoitinkeskus, datamodeemi, kuulutusvahvistimen diagnostiikka)
- I2C-väylä (I/O:n laajennus, paikallisohjauspaneeli)
- Saatavilla myös erikoisversio 1-wire-väylällä (iButton-lukija)
- 600 ohm symmetrinen linja-audiotulo (TETRA-puhe)
- 600 ohm symmetrinen linja-audiolähtö (kuulutusvahvistimelle)
- Audiotulo VHF-radiopuhelimelta (selektiivikutsujen ja puheen vastaanotto)
- Audiolähtö VHF-radiopuhelimelle (selektiivikutsujen, puheen ja POCSAG-viestien lähetys)
- 600 ohm symmetrinen linja-audiolähtö (sama signaali kuin VHF-radiolle, linjaliitäntäisten väestöhälyttimien ohjaus)
- Piensignaalirelelähtö vaihtokoskettimella (kuulutusvahvistimen pakkosyötön aktivointiin)
- Linjatulon aktivointitulo
- 2 x optorelelähtö sulkeutuvalla kontaktilla (esim. vikahälytyksen ohjaamiseen)
- 2 x optoerotintulo (esim. palohälytystulo paloilmoitinkeskukselta)
- 4 x relelähtö 10 A vaihtokoskettimilla (esim. moottorisireenin, ovien, porttien, pakokaasuimurien, valojen, hälytysvilkkujen ja muiden laitteiden ohjaus)
- VHF-radion lähettimen käynnistyslähtö
- 2 x open collector VHF-radion kanavaohjauslähtö (mahdollistaa 4 eri kanavan valinnan)
- VHF-radion kohinasalpatulo
- VHF-radion RSSI-tulo (kentänvoimakkuuden mittaus)
- 2 x analoginen jännitetulo (esim. VHF-radiopuhelimen etenevän ja heijastuvan RF-tehon mittaus)
- 2 x open collector transistorilähtöjä (erikoistarkoituksiin, vakiomallissa ei tuotuna ulkoisille liittimille)
- 8 x digitaalinen I/O (erikoistarkoituksiin, vakiomallissa ei tuotuna ulkoisille liittimille)

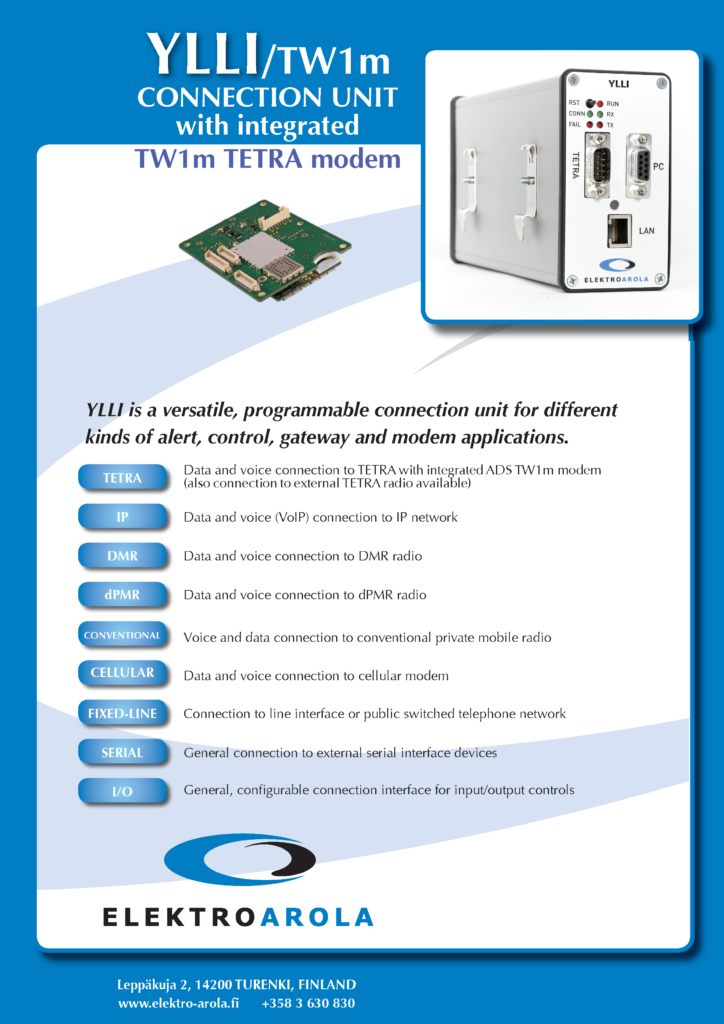

- Tukee seuraavia TETRA-radioita (yleisimmät markkinoilla olevat mallit): Airbus, Sepura, Motorola. Mahdollisuus myös asentaa Airbus TW1m-modeemikortti suoraan YLLI:n kotelon sisälle tilakriittisiä sovelluksia ajatellen.
- Analogisia puolidupleksisignalointeja: FFSK, CCIR, DTMF, CTCSS, DCS
- POCSAG (vakiona lähetys, vastaanotto mahdollinen erillisellä laajennusyksiköllä)
- VoIP (täysdupleksi, point-to-point tai broadcast, deltamodulaatiokoodekki)
- Yleiskäyttöinen IP/sarjamuunnin (sarjadatan välitys IP-verkon ylitse)
- Käyttöjännitteen mittaus
- Lämpötilan mittaus
- Paristovarmennettu reaaliaikakello (synkronointi mahdollinen NTP-aikapalvelimen kautta)
- Analogikytkimistö audioliitäntöjen reititykseen
- Audioliitäntöjen signaalitason mittaus (esim. VOX-käyttöön)
- Esitallennettujen puhekuulutusten tai muiden audiotiedostojen toisto laitteen omasta muistista esim. hälytystilanteessa (tallennetilaa n. 3 minuuttia vakiomuistilla, laajennettavissa tarvittaessa)
- Mahdollisuus liittää paikallisohjauspainikkeisto eri toimintojen käynnistämiseen
- Konfigurointi Windows-pohjaisella EA-Configurator ohjelmistolla.
- Käyttöjännitealue 10-15 VDC, nim. 12 VDC
- Virrankulutus max. 300 mA
- Toimintalämpötila 0-70°C
- Toimintailmankosteus max. 85% RH, ei-kondensoiva
- Alumiinikotelo, mitat liittimineen (k x l x s) 106 x 56 x 242 mm
- Vakioasennusvarusteena DIN-kiskokiinnike
- YLLI AH – täysi versio mm. paloasemakäyttöön
- YLLI Light – karsittu versio digitaaliseen kauko-ohjauskäyttöön ilman audio- ja signalointiominaisuuksia
- YLLI TH – karsittu versio äänihälyttimien ohjaukseen ja valvontaan
- YLLI LV – karsittu versio liikennevalojen pakkoetuuksien ohjaukseen HALI-järjestelmän osana
- IOX-16 I/O-laajennusyksiköt, joilla voidaan kasvattaa YLLIn sisäistä I/O-kapasiteettia. IOX-16 on tarjolla kolmena eri malliversiona:
IOX-16-ALL-OUT - IOX-16-ALL-IN
- 16 kpl optotuloja 10-30 VDC
- IOX-16-8-IN-8-OUT
- 8 kpl pienjänniterelelähtöjä á 10 A
- 8 kpl 5 VDC logiikkatason digitaalituloja
- Kaikki em. versiot sisältävät DIN-kiskokiinnikkeen ja 0,5 m YLLI-liitäntäkaapelin.
- Yhteen YLLIin voidaan kytkeä enintään neljä IOX-laajennusyksikköä.
EGU tekstinäyttö esim. hälytysten ja tilatiedon esittämiseen
LSH-21/12 linjasummain-/haaroitinyksikkö
USD-RC paikalliskäyttölaite
YLLI-AVEC liitäntäkaapeli Audico AVEC -äänentoistokeskuksen diagnostiikkaliitäntään
AUX-HAAR haaroitinyksikkö tarvitaan mikäli YLLIn AUX-porttiin kytketään useampia lisälaitteita.
